Dây camera đi sai kỹ thuật gây nhiễu hình như thế nào?

Hệ thống camera giám sát (CCTV) đóng vai trò như “mắt thần” bảo vệ an ninh cho gia đình và doanh nghiệp. Tuy nhiên, không ít trường hợp người dùng gặp phải tình trạng màn hình hiển thị bị sọc ngang, nhòe hình, mất màu hoặc thậm chí là mất tín hiệu liên tục. Một trong những nguyên nhân phổ biến nhất nhưng lại thường bị ngó lơ chính là việc dây camera đi sai kỹ thuật.

Khi thi công không đúng chuẩn, hệ thống dây dẫn rất dễ bị tác động bởi các yếu tố môi trường và vật lý, dẫn đến hiện tượng nhiễu tín hiệu. Bài viết này sẽ phân tích chi tiết cách việc đi dây sai kỹ thuật phá hỏng chất lượng hình ảnh camera như thế nào và làm sao để khắc phục triệt để.

Các Hiện Tượng Nhiễu Hình Phổ Biến Do Dây Cáp Sai Kỹ Thuật

Khi dây cáp truyền tín hiệu (cáp đồng trục hoặc cáp mạng) bị tác động do đi sai quy trình, chất lượng hình ảnh truyền về đầu ghi (DVR/NVR) sẽ bị suy giảm nghiêm trọng. Bạn có thể dễ dàng nhận biết qua các biểu hiện sau:

• Hình ảnh bị sọc ngang, sọc dọc: Các đường nhiễu chạy liên tục trên màn hình, làm biến dạng hình ảnh thực tế.

• Màn hình chập chờn, lúc có lúc mất: Tín hiệu truyền tải không ổn định, camera thường xuyên bị mất kết nối (báo lỗi No Signal).

• Hình ảnh bị nhòe, mất màu: Màu sắc hiển thị không trung thực, ảnh bị co giật hoặc chuyển sang màu trắng đen dù ban ngày.

• Hiện tượng “bóng ma” (Ghosting): Hình ảnh hiển thị có vệt bóng mờ lặp lại phía sau vật thể chuyển động.

Dây Camera Đi Sai Kỹ Thuật Gây Nhiễu Hình Như Thế Nào?

Để hệ thống vận hành mượt mà, tín hiệu điện hoặc tín hiệu số truyền trong dây cáp cần được bảo vệ nguyên vẹn. Việc đi dây sai kỹ thuật sẽ phá vỡ sự bảo vệ này theo những cách sau:

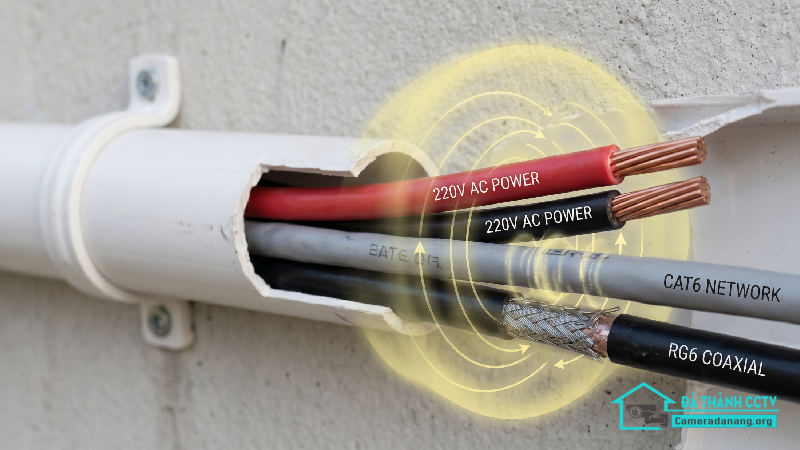

Đi dây camera chung đường ống với dây điện nguồn (Điện lưới AC)

Đây là lỗi cơ bản và nghiêm trọng nhất trong thi công CCTV. Dòng điện xoay chiều (220V) chạy trong dây điện luôn sinh ra một từ trường biến thiên xung quanh nó.

Khi bạn đi dây tín hiệu camera song song và quá sát với dây nguồn điện mà không có lớp cách ly, từ trường này sẽ hiện tượng cảm ứng điện từ trực tiếp lên lõi đồng của dây camera. Hệ quả là một dòng điện nhiễu ký sinh bám vào tín hiệu hình ảnh, tạo ra các vệt sọc ngang vằn vện trên màn hình điều khiển.

Sử dụng sai loại cáp hoặc cáp kém chất lượng

Việc chọn sai loại cáp cho môi trường lắp đặt hoặc ham rẻ sử dụng cáp không rõ nguồn gốc là nguyên nhân gián tiếp của hiện tượng nhiễu:

• Cáp không có lớp chống nhiễu: Ở những khu vực có nhiều thiết bị điện tử, nếu sử dụng cáp đồng trục không có lưới chống nhiễu hoặc cáp mạng UTP (không có vỏ bọc chống nhiễu FTP/SFTP), sóng vô tuyến và từ trường bên ngoài sẽ dễ dàng xâm nhập.

• Lõi cáp kém chất lượng: Lõi dây bằng sắt mạ đồng (CCS) hoặc nhôm mạ đồng (CCA) có điện trở rất cao so với đồng nguyên chất. Điều này làm suy hao tín hiệu mạnh mẽ trên đường truyền dài, khiến hình ảnh bị mờ và nhòe.

Đi dây vượt quá chiều dài giới hạn quy định

Mỗi loại cáp và công nghệ camera đều có một giới hạn truyền tải khoảng cách nhất định:

• Camera Analog (CVI/TVI/AHD) dùng cáp đồng trục thông thường chỉ nên đi dưới 300m – 500m.

• Camera IP dùng cáp mạng chuẩn chỉ nên đi dưới 100m (nếu không có switch tiếp sóng hoặc bộ khuếch đại).

Nếu cố tình đi dây vượt quá khoảng cách này, tín hiệu truyền đi bị suy giảm (suy hao đường truyền). Khi đến đầu ghi, tín hiệu yếu đến mức không đủ để tái tạo hình ảnh sắc nét, dẫn đến hiện tượng chập chờn hoặc mất màu.

Bẻ cong dây quá ngặt tại các góc cua

Dây cáp tín hiệu, đặc biệt là cáp mạng và cáp đồng trục dày, có bán kính uốn cong tiêu chuẩn. Khi thợ thi công ép chặt, gập gãy dây góc 90 độ tại các góc tường hoặc mép trần, cấu trúc vật lý bên trong dây sẽ bị thay đổi:

• Lớp vỏ chống nhiễu bị rách hoặc xê dịch.

• Lõi dây đồng bên trong bị kéo căng, rạn nứt hoặc thay đổi tiết diện, làm thay đổi trở kháng của đường truyền, gây phản xạ tín hiệu ngược và tạo ra hiện tượng “bóng ma” trên màn hình.

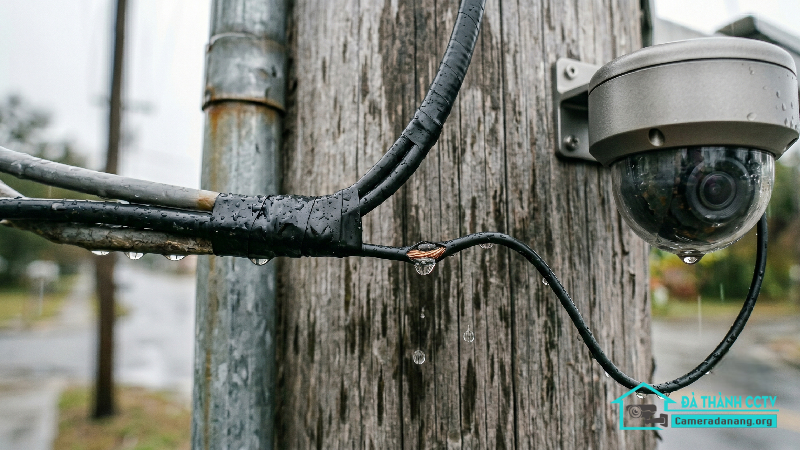

Để mối nối dây tiếp xúc với nước và không khí

Trong nhiều công trình, dây camera bắt buộc phải nối do thiếu hụt hoặc cải tạo. Nếu mối nối không được hàn thiếc, không bọc băng keo cách điện chống nước chuyên dụng hoặc không bỏ vào hộp kỹ thuật bảo vệ, lõi đồng sẽ nhanh chóng bị oxy hóa do độ ẩm.

Lớp oxit đồng có điện trở rất cao, làm cản trở dòng tín hiệu và tạo ra xung nhiễu chập chờn, nhất là vào những ngày mưa gió.

Giải Pháp Khắc Phục Và Quy Trình Đi Dây Chuẩn Kỹ Thuật

Để xử lý dứt điểm tình trạng nhiễu hình hoặc phòng ngừa ngay từ khâu lắp đặt, bạn cần tuân thủ nghiêm ngặt các nguyên tắc kỹ thuật sau:

Tách biệt dây tín hiệu và dây nguồn điện

• Luôn đi dây tín hiệu camera trong ống gen (ống luồn dây điện) riêng biệt.

• Khoảng cách an toàn tối thiểu giữa đường dây camera và đường dây điện lực song song là từ $20\text{cm}$ đến $30\text{cm}$. Nếu bắt buộc phải cắt nhau, hãy cho chúng cắt theo một góc vuông ($90^\circ$) để giảm thiểu tối đa diện tích tiếp xúc từ trường.

Lựa chọn vật tư đúng tiêu chuẩn công trình

• Với Camera Analog: Sử dụng cáp đồng trục có lõi đồng nguyên chất và có dải lưới bện chống nhiễu dày (độ phủ trên 90%).

• Với Camera IP: Sử dụng cáp mạng từ Cat5e hoặc Cat6 trở lên. Ở môi trường nhà xưởng, nơi có nhiều motor, máy biến áp, bắt buộc phải dùng cáp mạng chống nhiễu chuẩn FTP hoặc SFTP (có lớp lá nhôm bọc quanh lõi).

Xử lý mối nối và bấm đầu bấm đúng kỹ thuật

• Hạn chế tối đa việc nối dây trên đường truyền. Nếu phải nối, hãy dùng cầu đấu nối (Terminal) hoặc hàn chì, sau đó bọc kín bằng băng keo cao su non chống nước.

• Các đầu jack kết nối như BNC, Balun tín hiệu hoặc hạt mạng RJ45 phải được bấm chắc chắn bằng kìm chuyên dụng. Đầu jack lỏng lẻo là nguyên nhân hàng đầu gây ra nhiễu hạt và mất hình khi có rung lắc.

Sử dụng bộ khuếch đại tín hiệu khi đi xa

Nếu địa hình bắt buộc phải đi dây vượt khoảng cách tiêu chuẩn, hãy bổ sung các thiết bị hỗ trợ:

• Sử dụng Video Balun chủ động (có cấp nguồn) cho camera analog.

• Sử dụng Switch PoE/Switch phụ đặt giữa đoạn đường hoặc chuyển đổi sang đường truyền cáp quang (Sợi quang + Converter) đối với hệ thống camera IP đi xa hàng kilomet.

Giải Pháp Lắp Đặt Hệ Thống Camera Bền Vững

Hiểu rõ bản chất của việc đi dây sai kỹ thuật gây nhiễu hình sẽ giúp bạn chủ động hơn trong việc giám sát chất lượng công trình của gia đình hay doanh nghiệp. Một hệ thống an ninh hoạt động ổn định, hình ảnh sắc nét luôn là kết quả của sự tỉ mỉ, tuân thủ nghiêm ngặt các tiêu chuẩn kỹ thuật từ khâu chọn cáp đến đường đi của dây dẫn.
